¿Cuáles son las funciones de las jaulas de filtro de eliminación de polvo industrial?

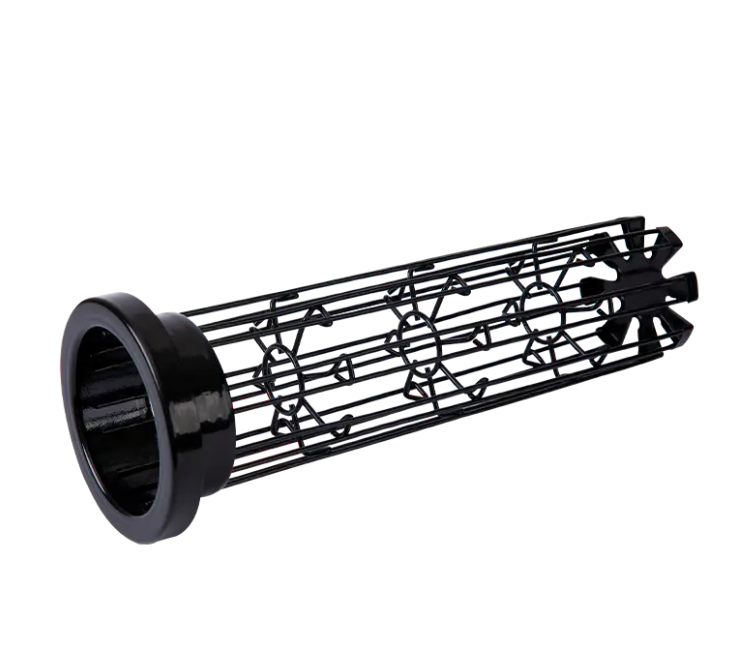

El jaula de filtro de eliminación de polvo industrial , comúnmente conocido como el marco o jaula de la bolsa del filtro, es un componente clave en un filtro de bolsa (también conocido como casa de bolsa o filtro de bolsa). No filtra directamente el polvo, sino que proporciona soporte estructural para las bolsas de filtro. La jaula asegura que las bolsas de filtro estén instaladas correctamente y se extienden completamente dentro de la carcasa, maximizando su área de superficie utilizable.

1. Función de las jaulas de filtro de eliminación de polvo industrial
Soporte de las bolsas de filtro: durante la operación del colector de polvo, el gas cargado de polvo pasa a través de las bolsas de filtro, creando un diferencial de presión (presión negativa) entre el interior y el exterior de las bolsas. Sin el soporte de la jaula, las bolsas colapsarían debido a este diferencial de presión, lo que resulta en una eficiencia de filtración reducida o incluso una falla. La jaula asegura que las bolsas mantengan su forma original y su área de filtración.

Optimización de la eficiencia de limpieza: las casas de bolsa generalmente usan chorros de pulso o métodos de limpieza de backflush para sacudir el polvo acumulado en las superficies de la bolsa del filtro. La jaula del filtro ayuda a la bolsa del filtro a expandirse y contraerse rápidamente durante la limpieza, generando una vibración efectiva, lo que elimina más a fondo el polvo y mantiene el rendimiento de filtración óptimo de la bolsa.

Extiende la vida útil del filtro: la jaula del filtro reduce el estrés mecánico en la bolsa del filtro causada por el impacto del flujo de aire, la fricción o los cambios de presión durante el uso, extendiendo efectivamente la vida útil de la bolsa y reduciendo los costos operativos.

Asegura la efectividad de la filtración: al mantener la integridad y el área efectiva de filtración de la bolsa de filtro, la jaula de filtro asegura indirectamente que el sistema de recolección de polvo capture efectivamente el polvo industrial y cumple con los estándares de emisión ambiental.

2. Formas y aplicaciones de la jaula del filtro de recolección de polvo
Las jaulas de filtro vienen en una variedad de formas para acomodar diferentes bolsas de filtro y diseños de coleccionistas de polvo:

Redonda: la forma más común, ampliamente utilizada en varias casas de chorro de pulso.

Oval: adecuado para sistemas de recolección de polvo compactos con espacio limitado.

Plano o sobre: se encuentra en ciertas unidades de manejo de aire o aplicaciones que requieren un área de filtración máxima.

Estrella/plisado: proporciona una superficie de filtración más grande.

La jaula del filtro dividido: cuando la altura del colector de polvo es limitada o el transporte es inconveniente, se puede usar un diseño segmentado para el ensamblaje en el sitio.

3. Problemas comunes con filtros de jaula de polvo industrial durante el uso
Corrosión de jaula y óxido
Causa: las jaulas de filtro generalmente están hechas de metal. Si el gas de combustión en el entorno operativo contiene humedad, sustancias ácidas o alcalinas, o si la temperatura es demasiado alta, el recubrimiento superficial de la jaula puede dañarse, lo que lleva a la corrosión. La corrosión puede hacer que el alambre de acero de la jaula sea frágil, delgado o incluso se rompa.

Impacto: una superficie de jaula oxidada o corroída se vuelve rugosa, aumentando la fricción con la bolsa del filtro, causando desgaste y perforación. Además, la corrosión reduce la resistencia mecánica de la jaula, por lo que es propensa a la deformación o colapsar durante la limpieza con chorro de pulso, lo que finalmente hace que la bolsa del filtro se rompa o incluso se caiga.

Deformación de la jaula y colapso
Causa: Impacto externo: Manejo inadecuado durante la instalación, mantenimiento o limpieza puede hacer que la jaula se doble o se dañe.

Defectos de diseño: el diámetro del alambre de la jaula del filtro, el espacio de costilla o la resistencia general están diseñados incorrectamente, lo que hace que no pueda resistir los amortiguadores de presión de la limpieza de pulsos.
Corrosión o desgaste: como se mencionó anteriormente, la corrosión severa puede debilitar la jaula del filtro, por lo que no puede soportar cargas de funcionamiento normales y causando deformación o colapso.

Impacto: una vez que la jaula del filtro se deforma, cambiará su ajuste con la bolsa de filtro, evitando que algunas áreas de la bolsa de filtro se expandan por completo, lo que afectará el rendimiento de la limpieza. El colapso severo puede conducir a una falla directa en la bolsa de filtro o incluso al desprendimiento, causando fugas de polvo.

Problemas con el ajuste de la jaula del filtro y la bolsa
Causa: desajuste dimensional: un diámetro de la jaula de filtro que es demasiado grande o demasiado pequeño puede causar problemas. Una jaula de gran tamaño dificulta la instalación y puede romper la bolsa de filtro; Una jaula de menor tamaño hace que la bolsa se afloje, balancee excesivamente bajo el flujo de aire y aumente el desgaste.

Rugosidad de la superficie: las soldaduras en la jaula del filtro no son suaves, o la superficie tiene rebabas o objetos afilados. Cuando la bolsa del filtro se expande y se contrae durante la limpieza, estos puntos ásperos pueden cortar la bolsa del filtro como un cuchillo, causando desgaste localizado o perforaciones.

Impacto: cualquier defecto en el ajuste acortará la vida útil de la bolsa de filtro, aumentará la frecuencia de reemplazo y, por lo tanto, aumentará los costos operativos.

Juntas de soldadura o agrietadas
Causa: Mala calidad de soldadura: las soldaduras débiles durante el proceso de fabricación son la causa principal.
Estrés de fatiga: durante los ciclos de limpieza de chorro de pulso a largo plazo, las soldaduras se someten a un estrés mecánico repetido, lo que puede provocar fatiga del metal con el tiempo, causando grietas o ruptura de las soldaduras.

Impacto: una sola soldadura puede aflojar un cable, comprometiendo la resistencia de soporte de toda la jaula del filtro y dañando directamente la bolsa del filtro. Si las soldaduras múltiples están sueltas, la jaula del filtro puede deformarse parcialmente o incluso fallar por completo.

Acumulación de polvo y obstrucción
Causa: Sistema de limpieza defectuoso: si la presión del chorro de pulso es insuficiente o el ciclo del pulso se establece incorrectamente, el polvo no puede eliminarse de manera efectiva de la superficie de la bolsa del filtro, lo que hace que la capa de polvo acumule e incluso forme grupos, lo que resulta en "puente" (un fenómeno conocido como "bloqueo").

Polvo húmedo o pegajoso: al manejar la alta humedad o el polvo pegajoso, el polvo tiende a adherirse a las bolsas de filtro y las superficies de la jaula, lo que dificulta la sacudida.

Impacto: la acumulación de polvo pesado en la jaula aumenta la carga en las bolsas de filtro, perjudica el rendimiento de la limpieza y puede alterar la estructura de la jaula. Esto aumenta la resistencia operativa del sistema, reduce el manejo del flujo de aire y, en última instancia, afecta la eficiencia de todo el sistema de eliminación de polvo.
